Trong lĩnh vực phân tích và thiết kế hệ thống thông tin, sơ đồ DFD (Data Flow Diagram) mức 1 đóng vai trò quan trọng trong việc mô tả chi tiết cách thức dữ liệu di chuyển và xử lý trong hệ thống. Việc hiểu rõ sơ đồ DFD mức 1 không chỉ giúp các nhà phân tích dễ dàng hình dung cấu trúc, chức năng của hệ thống mà còn hỗ trợ giao tiếp hiệu quả giữa các bên liên quan. Bài viết dưới đây sẽ cung cấp cái nhìn tổng quan về khái niệm, mục đích, quy trình thiết kế, các lưu ý khi vẽ, ví dụ minh họa cũng như những ưu nhược điểm và ứng dụng thực tế của sơ đồ DFD mức 1.
Sơ Đồ Dfd Mức 1

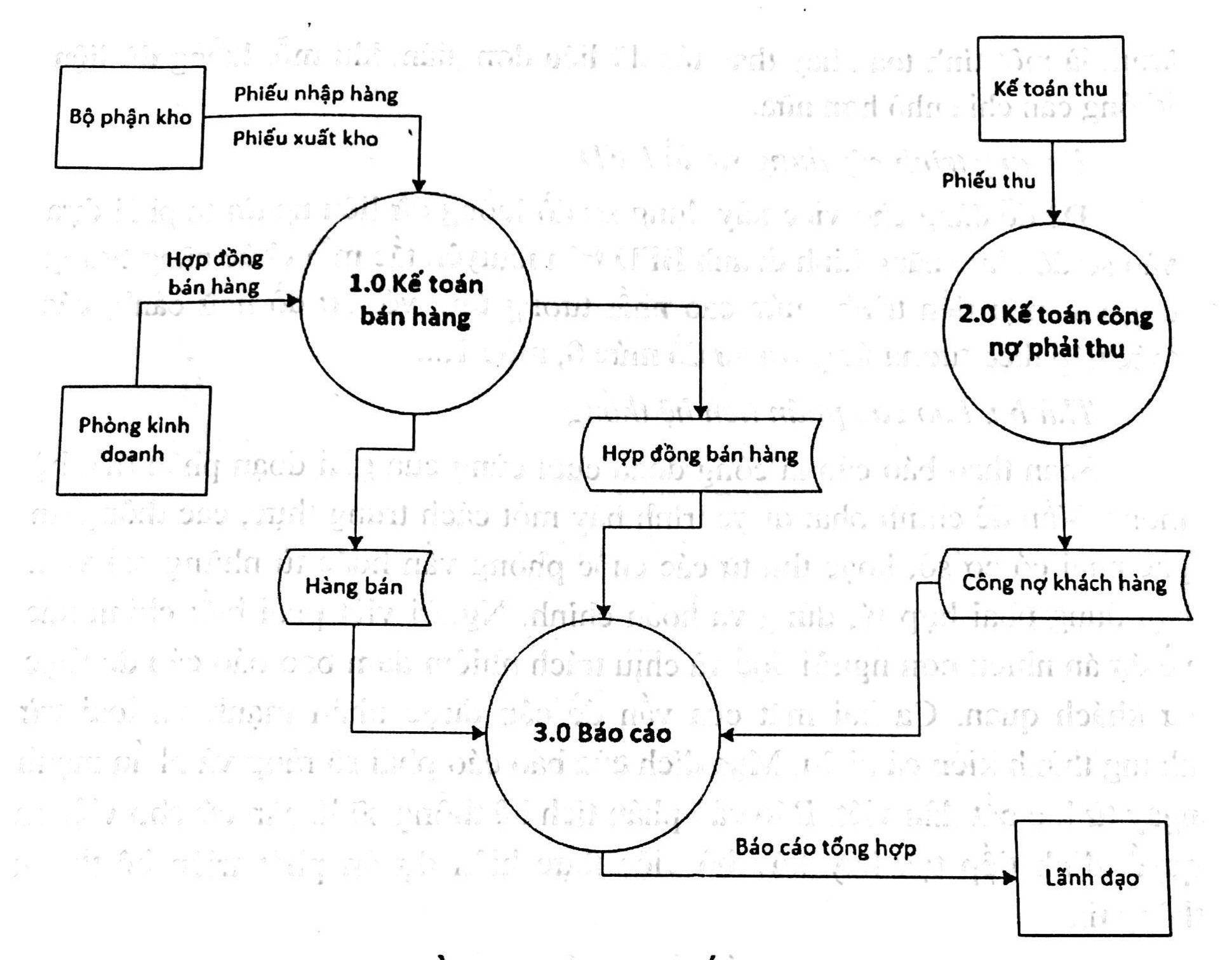

Sơ đồ DFD mức 1 là một công cụ hữu ích trong việc mô tả chi tiết hơn về luồng dữ liệu trong hệ thống quản lý bán hàng. Khi chúng ta phân rã sơ đồ DFD cấp 0 thành cấp 1, các quy trình lớn sẽ được chia thành những quy trình nhỏ hơn, giúp làm rõ các hoạt động xử lý mà hệ thống thực hiện. Việc này không chỉ mang lại cái nhìn tổng quan mà còn giúp người dùng dễ dàng nắm bắt từng bước trong quy trình.
Một quy tắc quan trọng khi xây dựng DFD là mọi luồng dữ liệu phải bắt đầu và kết thúc tại một bước xử lý. Điều này hợp lý vì dữ liệu không thể tự biến đổi nếu không có sự can thiệp từ bộ phận xử lý. Nhờ vào các sơ đồ này, các bên liên quan có thể theo dõi cách mà dữ liệu di chuyển và tương tác trong hệ thống quản lý bán hàng một cách hiệu quả.
Để vẽ DFD mức 1, người dùng có thể sử dụng phần mềm như PowerDesigner, giúp quá trình thiết kế trở nên dễ dàng và trực quan hơn. Như vậy, sơ đồ DFD không chỉ đơn thuần là bản đồ dữ liệu mà còn là một công cụ quan trọng cho sự phát triển và tối ưu hóa quy trình trong doanh nghiệp.
Khái Niệm Sơ Đồ Dfd Mức 1

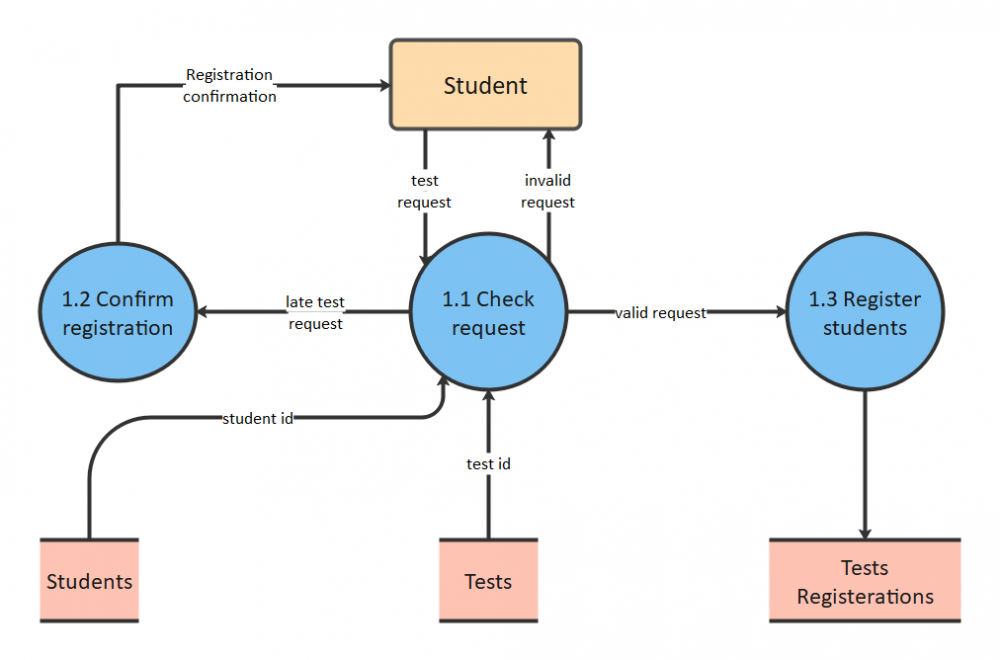

Sơ đồ luồng dữ liệu mức 1 (DFD mức 1) là một công cụ hữu ích trong việc mô tả cách thức dữ liệu di chuyển và tương tác trong một hệ thống thông tin. Nó mở rộng từ sơ đồ ngữ cảnh (DFD cấp 0), phân chia các quy trình chính thành các quy trình con rõ ràng hơn. Mỗi quy trình con được xác định cụ thể để thể hiện rõ ràng các hoạt động bên trong hệ thống.

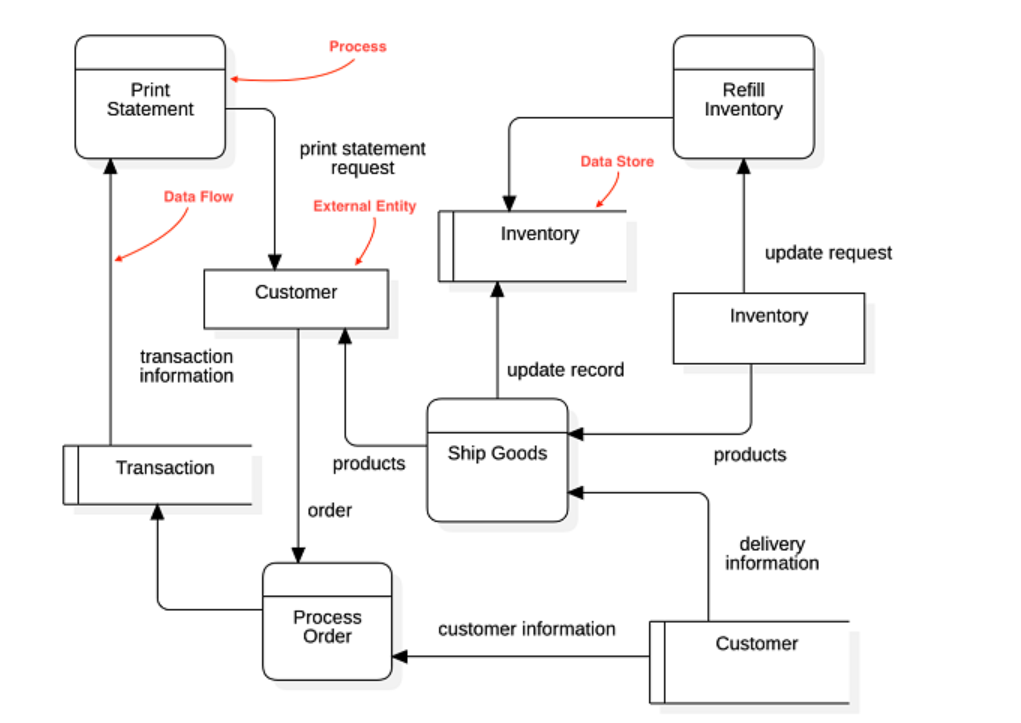

Sơ đồ DFD mức 1 sử dụng các ký hiệu tiêu chuẩn để biểu thị các tác nhân, quy trình, lưu trữ dữ liệu và luồng dữ liệu giữa chúng. Điều này giúp người dùng dễ dàng hình dung cách dữ liệu được trao đổi và xử lý trong các quy trình khác nhau. Thông qua việc ghi tên chức năng trong từng ô xử lý và các mũi tên biểu thị luồng dữ liệu, nó tạo ra một cái nhìn tổng quan rõ ràng, dễ hiểu về hệ thống.
Việc triển khai DFD mức 1 không chỉ giúp các nhà phát triển và người quản lý hiểu rõ hơn về hệ thống mà còn là nền tảng để tiếp nối xây dựng các sơ đồ chi tiết hơn trong các mức tiếp theo.
Mục Đích Sơ Đồ Dfd Mức 1

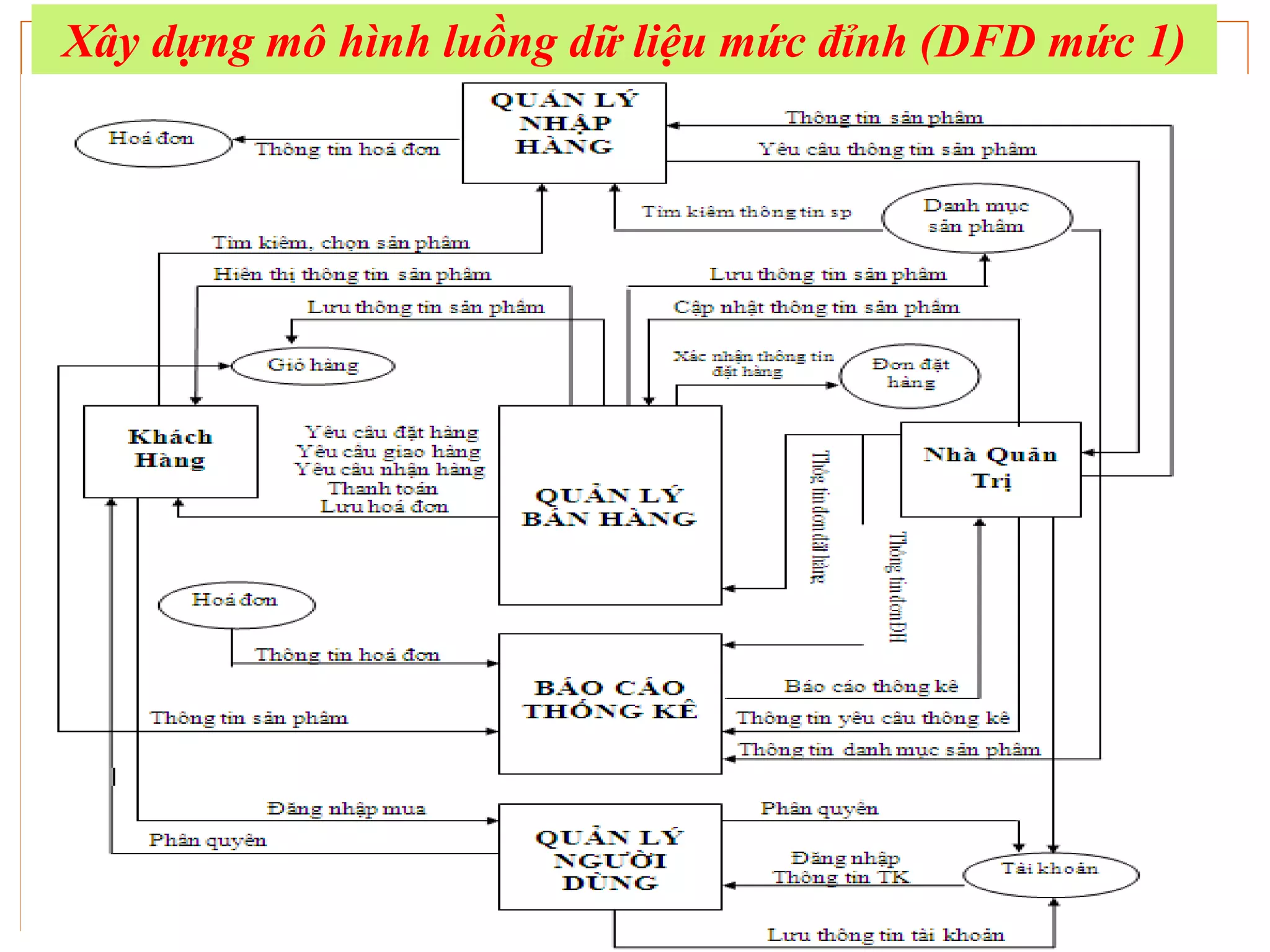

Sơ đồ luồng dữ liệu (DFD) ở mức 1 là một công cụ mạnh mẽ giúp doanh nghiệp nắm bắt và trực quan hóa luồng dữ liệu trong hệ thống quản lý bán hàng. Bằng cách phân tích chi tiết các chức năng nội bộ và kho dữ liệu, DFD mức 1 giúp dễ dàng xác định cách thông tin di chuyển giữa các quy trình và chức năng khác nhau trong hệ thống.
Điều này không chỉ mang lại cái nhìn rõ ràng hơn về cách thức hoạt động của hệ thống, mà còn giúp cho các chuyên gia dễ dàng giao tiếp và hợp tác. Sơ đồ này tập trung vào việc trình bày các hoạt động kinh doanh và mối liên hệ của chúng với các thực thể bên ngoài, từ đó tạo nên một mô hình đáng tin cậy cho việc phân tích và tối ưu hóa hệ thống.
Bằng cách sử dụng DFD, doanh nghiệp có thể phát hiện ra các điểm yếu trong quy trình, cải thiện sự tích hợp giữa các nền tảng và đảm bảo dữ liệu được bảo mật. Tóm lại, DFD mức 1 là một bước đi quan trọng trong việc xây dựng và quản lý một hệ thống thông tin hiệu quả.
Cách Vẽ Sơ Đồ Dfd Mức 1
Để vẽ sơ đồ DFD mức 1, bạn cần bắt đầu bằng việc sử dụng các ký hiệu DFD chuẩn. Đầu tiên, hãy tạo một sơ đồ mới bằng cách chọn “Sơ đồ > Mới” từ menu chính. Trong cửa sổ hiện ra, chọn “Sơ đồ luồng dữ liệu” và nhấn “Tiếp theo” để tiếp tục. Lúc này, bạn có thể chọn mẫu DFD có sẵn hoặc bắt đầu từ một sơ đồ trống.
Tiếp theo, hãy vẽ sơ đồ DFD mức ngữ cảnh để hình dung toàn bộ hệ thống. Sau đó, bạn sẽ phân rã quy trình chính thành các chức năng con, gọi là sơ đồ mức 1. Mỗi chức năng con cần được biểu diễn bằng ô xử lý và ghi rõ tên bên trong. Đừng quên đưa các tác nhân bên ngoài, kho dữ liệu và các luồng dữ liệu vào và ra để tạo nên một bức tranh tổng quát hơn.
Cuối cùng, hãy hoàn thiện sơ đồ DFD mức 1 bằng cách kiểm tra lại các liên kết, đảm bảo tính đồng nhất và rõ ràng trong việc trình bày thông tin. Nhờ vào sơ đồ này, bạn sẽ dễ dàng hiểu và quản lý quy trình của hệ thống.
Quy Trình Thiết Kế Sơ Đồ Dfd Mức 1

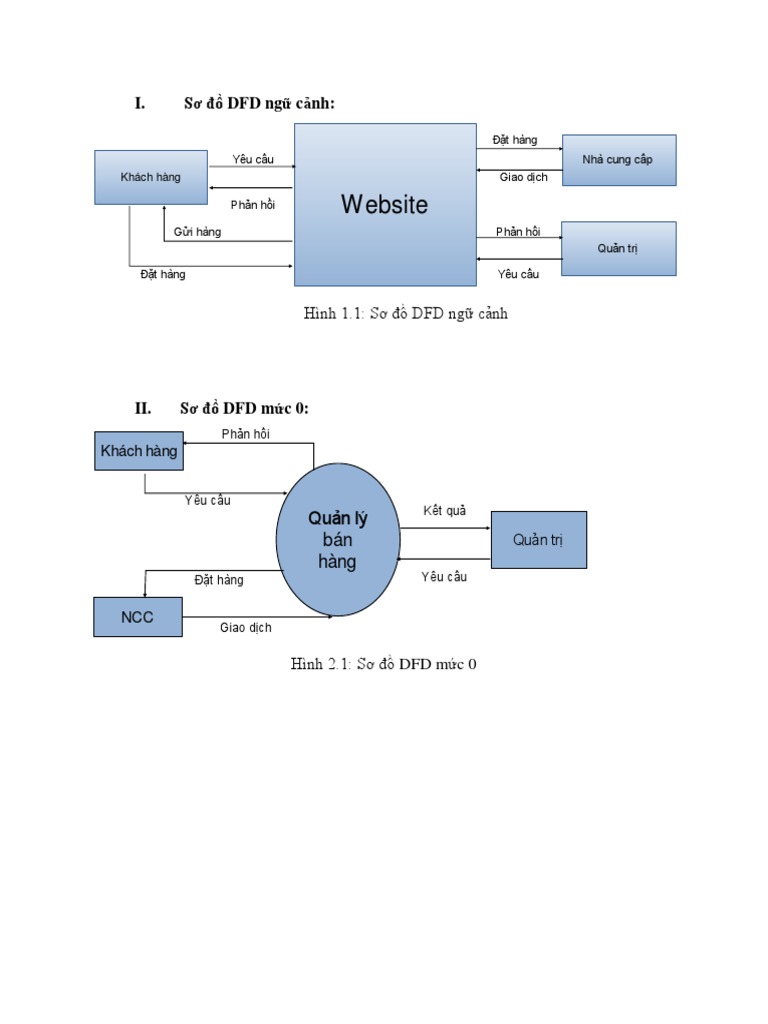

Quy trình thiết kế sơ đồ DFD mức 1 bắt đầu bằng việc tạo ra sơ đồ ngữ cảnh, hay còn gọi là sơ đồ mức 0. Đây là bước rất quan trọng, giúp hình dung toàn bộ hệ thống một cách đơn giản và dễ hiểu. Từ sơ đồ ngữ cảnh này, chúng ta sẽ phân rã hệ thống thành các quy trình nhỏ hơn để tạo ra sơ đồ DFD mức 1.
Ở mức 1, các quy trình chính sẽ được mô tả một cách cụ thể hơn. Mỗi quy trình nhỏ sẽ có đồ thị riêng phản ánh các dòng dữ liệu và kho dữ liệu liên quan, giúp chúng ta dễ dàng theo dõi cách thức hoạt động của từng thành phần trong hệ thống. Việc phân rã này không chỉ giúp nâng cao độ chi tiết mà còn tạo điều kiện để hiểu rõ hơn về các tương tác giữa các thực thể bên trong và bên ngoài hệ thống.
Để xây dựng sơ đồ DFD, trước tiên bạn cần xác định rõ đầu vào và đầu ra của hệ thống. Sau đó là việc liệt kê các thành phần trong sơ đồ và tiến hành vẽ sơ đồ ngữ cảnh. Cuối cùng, việc mở rộng sang cấp độ tiếp theo sẽ giúp làm rõ hơn các quy trình phụ, tạo nên một bức tranh tổng hợp về cách thức hoạt động của hệ thống.
Lưu Ý Khi Vẽ Sơ Đồ Dfd Mức 1
Khi vẽ sơ đồ DFD mức 1, điều đầu tiên bạn cần nhớ là sự quan trọng của việc sử dụng đúng các ký hiệu DFD. Các ô xử lý nên được dùng để biểu diễn các chức năng con của hệ thống. Đừng quên ghi rõ tên chức năng bên trong các ô này để mọi người dễ dàng nhận diện.
Một bước thiết yếu khác là đảm bảo rằng bạn đã xác định rõ phạm vi và mục tiêu của hệ thống trước khi bắt đầu. Việc này giúp định hình lược đồ ngữ cảnh và cho phép bạn phân rã các tiến trình thành các sơ đồ chi tiết hơn. Hãy chú ý đến việc trình bày các thành phần như tác nhân ngoài, kho dữ liệu và các tiến trình chính, vì chúng sẽ xuất hiện liên tục trong sơ đồ.
Sau khi đã hoàn tất sơ đồ DFD cấp 1, bạn có thể sử dụng tính năng Connectors trong phần mềm vẽ sơ đồ. Việc nhấp chuột phải và chọn Connectors > Curve sẽ cho phép bạn tạo ra các đường cong mềm mại cho các đầu nối, giúp sơ đồ trở nên trực quan và dễ hiểu hơn. Với một chút tâm huyết, sơ đồ của bạn chắc chắn sẽ cung cấp cái nhìn tổng quan hữu ích về cơ chế lưu chuyển thông tin trong hệ thống.
Ví Dụ Sơ Đồ Dfd Mức 1
Sơ đồ luồng dữ liệu (DFD) là một công cụ vô cùng hữu ích cho các doanh nghiệp, đặc biệt trong việc mô tả cách luồng dữ liệu di chuyển trong hệ thống quản lý bán hàng. DFD giúp hình dung rõ ràng và chi tiết các quy trình, từ đó tạo điều kiện cho việc tối ưu hóa quy trình làm việc.
Khi vẽ sơ đồ DFD mức 1, ta sẽ phân chia quy trình chính thành các quy trình nhỏ hơn, giúp dễ dàng theo dõi và quản lý từng bước của quá trình. Ví dụ, trong hệ thống đặt món ăn tại nhà hàng Hosier Burger, khách hàng sẽ nhập thông tin chi tiết đơn hàng của mình. Những thông tin này sẽ được xử lý và truyền đến bộ phận liên quan để xác nhận và giao hàng.
Việc sử dụng DFD không chỉ giúp doanh nghiệp nắm bắt thông tin một cách đầy đủ hơn mà còn hỗ trợ trong việc chuẩn hóa các quy trình, từ đó nâng cao hiệu quả hoạt động. Điều này đặc biệt quan trọng trong bối cảnh chuyển đổi số, nơi mà việc tối ưu hóa quy trình là cần thiết để duy trì sự cạnh tranh trên thị trường.
Ứng Dụng Sơ Đồ Dfd Mức 1
Sơ đồ luồng dữ liệu (DFD) là một công cụ hữu ích giúp doanh nghiệp mô tả và hiểu rõ hơn về luồng dữ liệu trong hệ thống quản lý bán hàng. Ứng dụng của DFD không chỉ dừng lại ở việc thể hiện thông tin mà còn mang lại cái nhìn tổng quan về cách mà các quy trình và dữ liệu tương tác với nhau. Với DFD mức 1, ta có thể phân chia quy trình chính thành những quy trình nhỏ hơn, từ đó làm rõ hơn các tác nhân và lưu trữ dữ liệu.
Khi xây dựng DFD, người dùng có thể dễ dàng nhận diện được các thực thể bên ngoài và mối liên hệ của chúng với hệ thống. Điều này giúp tăng cường khả năng giao tiếp giữa các bên liên quan trong doanh nghiệp. DFD không chỉ giúp đơn giản hóa việc phân tích và thiết kế hệ thống mà còn mang lại sự tối ưu cho quản lý dữ liệu, giúp doanh nghiệp vận hành hiệu quả hơn trong bối cảnh cạnh tranh hiện nay.
Tóm lại, DFD là công cụ mạnh mẽ cho phép các nhà quản lý có cái nhìn tổng quan về quy trình, giúp họ đưa ra các quyết định sáng suốt hơn để cải thiện hoạt động kinh doanh.
Ưu Điểm Sơ Đồ Dfd Mức 1
Sơ đồ Luồng Dữ liệu (DFD) mức 1 là một công cụ rất hữu ích giúp doanh nghiệp nắm bắt và mô tả các luồng dữ liệu trong hệ thống quản lý bán hàng. Điểm mạnh nổi bật của DFD là khả năng đơn giản hóa những hệ thống phức tạp. Thay vì đối diện với hàng chục quy trình rắc rối, người dùng có thể dễ dàng hình dung toàn bộ quy trình qua những biểu đồ trực quan. Điều này không chỉ tiết kiệm thời gian mà còn giảm thiểu khả năng nhầm lẫn.
Hơn nữa, việc sử dụng DFD còn cải thiện khả năng phân tích hệ thống. Nhờ vào việc phân chia rõ ràng các quy trình và mối quan hệ giữa dữ liệu đầu vào và đầu ra, các nhà quản lý có thể nhanh chóng xác định điểm mạnh cũng như điểm yếu của hệ thống. Một lợi ích khác là DFD cung cấp một tài liệu tham khảo lâu dài, hỗ trợ trong quá trình triển khai và bảo trì hệ thống sau này.
Cuối cùng, sự rõ ràng của DFD giúp các bên liên quan, từ các nhà phát triển cho đến người quản lý, cùng hiểu và đồng thuận về cách thức làm việc của hệ thống, từ đó thúc đẩy các giải pháp tối ưu hóa đáng kể.
Nhược Điểm Sơ Đồ Dfd Mức 1
Sơ đồ luồng dữ liệu (DFD) mức 1 là một công cụ hữu ích giúp chúng ta nhìn nhận rõ hơn về hệ thống thông qua việc chia nhỏ các quy trình chính. Tuy nhiên, việc thiết kế DFD mức 1 cũng có những nhược điểm không nhỏ. Đầu tiên, quá trình tạo ra DFD có thể tốn rất nhiều thời gian. Điều này đôi khi khiến nhà phân tích mất đi sự hỗ trợ cần thiết từ ban quản lý, vì họ có thể cảm thấy quá trình này kéo dài và không hiệu quả.
Một nhược điểm khác là DFD mức 1 thường thiếu thông tin về thời gian. Mặc dù sơ đồ cung cấp cái nhìn chi tiết về các quy trình, nhưng nó có thể bỏ qua các yếu tố quan trọng khác như thời gian xử lý và thời gian luồng dữ liệu. Điều này có thể dẫn đến những hiểu lầm hoặc thiếu sót trong việc đánh giá hiệu suất của hệ thống.
Thêm vào đó, mặc dù DFD mức 1 cố gắng cân bằng giữa tính dễ hiểu và phức tạp, nhưng đôi khi sự phức tạp vẫn làm cho người xem gặp khó khăn trong việc nắm bắt. Chính vì vậy, việc thiết kế DFD cần được thực hiện cẩn thận để đảm bảo nó không chỉ chính xác mà còn dễ hiểu.
Kết luận, sơ đồ DFD mức 1 là công cụ quan trọng trong quá trình phân tích và thiết kế hệ thống thông tin. Nó không chỉ giúp hình dung rõ ràng các quy trình và luồng dữ liệu, mà còn tạo điều kiện thuận lợi cho việc giao tiếp giữa các bên liên quan. Qua việc xác định các thực thể, quy trình và luồng dữ liệu một cách cụ thể, DFD mức 1 mang lại cái nhìn tổng quát, từ đó góp phần vào việc tối ưu hóa thiết kế hệ thống. Việc vận dụng hiệu quả sơ đồ này sẽ hỗ trợ quản lý tốt hơn và nâng cao hiệu suất làm việc trong tổ chức.
